光纤放大器 · 1.5μm连续放大器-CEFA
CEFA-C-WDM-LP

CEFA-C-WDM-LP系列掺铒光纤放大器可在C-波段进行多通道放大,饱和输出功率可达23dBm。

该系列放大器是对于密集波分复用(DWDM)应用的可靠选择。

饱和输出功率可达23 dBm

增益带宽可达39 nm

两个不同的带宽可供选择


增益平坦度典型值+/- 0.5 dB

低噪声系数


中间级接入 (可选)

保偏 (可选)

低功耗

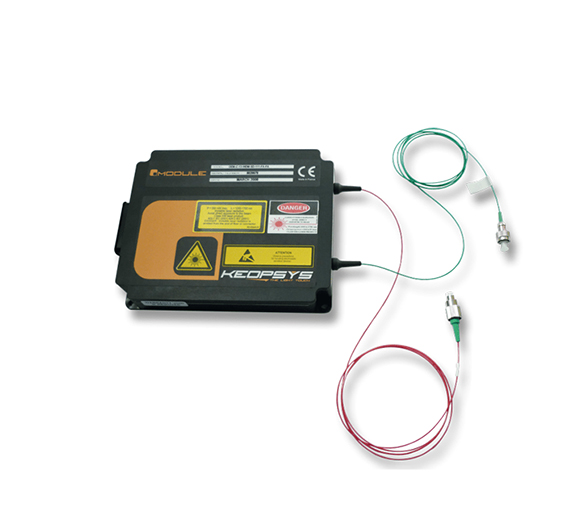

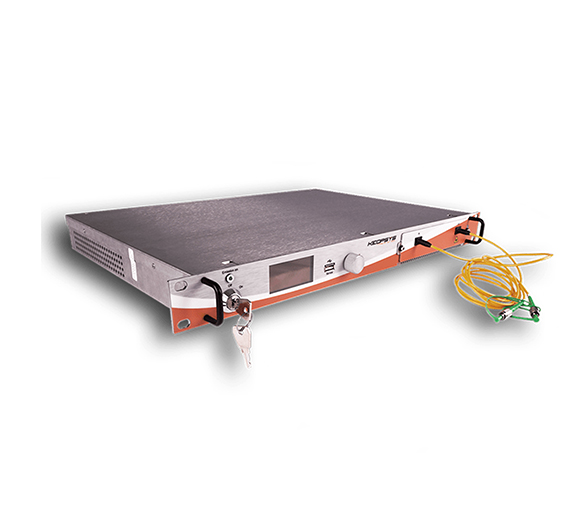

可选择钥匙总控台式机或OEM 模块平台

宽运行温度范围(对于模块-20 °C to +65 °C )

对该产品感兴趣,请联系我们!点此处前往

Optical Specifications

@ 25 °C

CEFA-C-WDM-LP

运行模式 CW
偏振态 Random (SM) or linear (PM with PER>20 dB)
复合饱和输出功率 10 dBm 13 dBm 15 dBm 18 dBm 21 dBm 23 dBm
波长范围 1529-1562 nm (BW00), 1527-1566 nm (BW01)
复合输入功率范围 BW00 -25 to -13 dBm -22 to -10 dBm -20 to -8 dBm -17 to -5 dBm -14 to -2 dBm -12 to 0 dBm
BW01 -22 to -10 dBm -19 to -7 dBm -17 to -5 dBm -14 to -2 dBm -11 to +1 dBm -9 to +3 dBm
标称信号增益 23 dB for BW00 and 20 dB for BW01
增益波动 +/- 0.5 dB typ., +/-0.75 dB max
Noise Figure @ 23 dB < 5 dB for SM, < 6 dB for PM
< 5.5 dB for SM, < 6.5 dB for PM
@ 20 dB < 5.5 dB for SM, < 6.5 dB for PM
< 6 dB for SM, < 7 dB for PM
输入/输出监控 Yes
控制模式 ACC, APC, AGC1
偏振模色散 (SM type) 0.4 ps
偏振相关增益 (SM type) 0.4 dB
10 dB损耗中间级接入 (Optional) Yes
输入/输出光纤类型 SMF 28 或 PANDA
输入/输出端 FC/APC, SC/APC, FC/SPC, SC/SPC

CEFA-C-WDM-LP系列掺铒光纤放大器可在C-波段进行多通道放大,饱和输出功率可达23dBm。

该系列放大器是对于密集波分复用(DWDM)应用的可靠选择。



区域或都市DWDM 网络

FTTH/CATV 网络

自由空间通讯

测试与测量
