激光二极管 · QCW二极管bar条&叠阵
QCW mini-叠阵

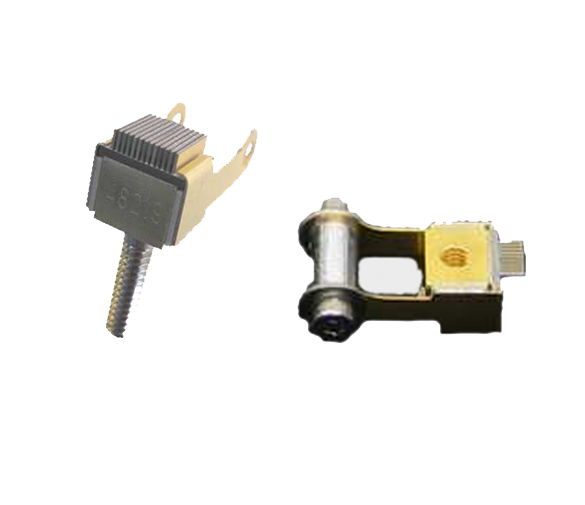

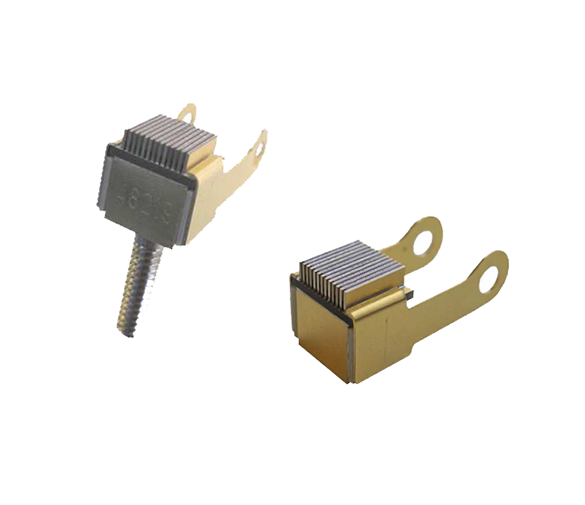

QD-Q1S09-D(n) 和QD-Q1R12-D(n)是传导散热激光二极管叠阵,为提供高亮度和紧凑化激光二极管而设计。这些叠阵为集成减小尺寸的二极管Bar而设计,实现高光功率密度的方形面发射。

高功率密度(3x3 mm²光束: 500-1000W QCW,5x5 mm²光束: 1200-2400W QCW)

高度紧凑设计

方形面发射

波长:795-830nm,880nm,9xxmn

多颜色发射波长可选

准直可选

高运行温度范围

机械坚固,抗冲击和振动

对该产品感兴趣,请联系我们!点此处前往
参数

QD-Q1s09-D(n)

QD-Q1r12-D(n)

QD-Q1S09-D(n)

QD-Q1R12-D(n)

巴条数 (间距= 400 µm) (zz= )

9 12 9 12

巴条间距 (µm)

330,400,500

Mini-bar 宽度 (mm)

3 5 3 5

发射面积 (mm2)

3.2 x 3 4.4 x5 3.2 x 3 4.4 x 5

QCW光功率 (W)

500 1200 900 2000


工作电流 (Amp.)


60 Typ.

(< 65)

95 Typ.

(< 115)

110 Typ.

(< 120)

170 Typ.

(< 190)

工作电压 (V)

16 24 18 24

总效率 (%)

56 % @ 808 nm, 62 % @ 940/980 nm

波长 (mm)

("n" = 不同波长数量)

790 - 980 (n = 1-4)

波长温度系数

0.26

光束发散角 (°) (FWHM)

8 x 36


Note:

标准偏振模式:TM 或 TE mode @ 808 nm, TE @ 9xx nm

光谱线宽 (对于单波长) <3 nm FWHM

标准波长公差:+/- 3 nm

巴条间距可选范围:300 - 500µm

标称寿命: >10亿次



QD-Q1S09-D(n) 和QD-Q1R12-D(n)是传导散热激光二极管叠阵,为提供高亮度和紧凑化激光二极管而设计。这些叠阵为集成减小尺寸的二极管Bar而设计,实现高光功率密度的方形面发射:

    ● 9 mini-bars 3mm (发射面积~3 X 3 mm²)

    ● 12 mini-bars 5mm (发射面积~5 X 5 mm²)

搭配这些mini-Bar的散热器占用空间小,并保证在宽温度范围内稳定运行。

我们也提供组装有不同波长Mini-Bar的叠阵(可扩大光谱),适合在不稳定温度的环境条件下工作。其他不同尺寸和Bar长度也可供选择。

这一紧凑的叠阵是为了能够被包装在客户设计的用于固体激光器的高效二极管泵浦的集成管中。我司更小的巴条间距也可供选择(典型值300µm)。

该叠阵能够从400un的巴条间距开始准直(典型值1°)



烧蚀

雕刻

平板显示

LIBS

LIDAR

LIF

表面处理

光谱学

标记

冲击波产生

泵浦

PLD

遥感

指针

选择器

照射器

测距仪

国防等
