激光二极管 · QCW二极管bar条&叠阵
双QCW线叠阵

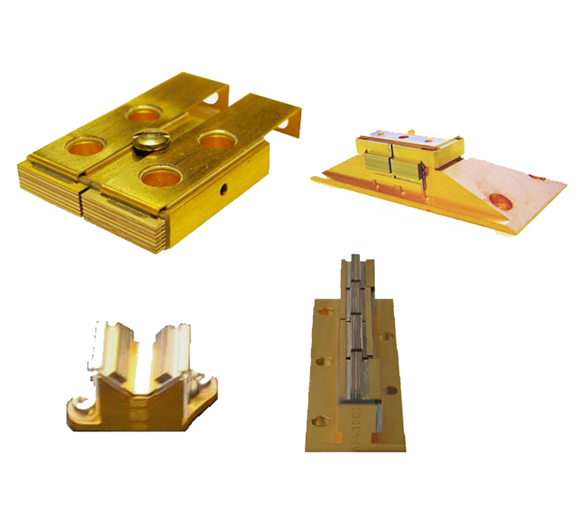

QD-Q1yzz-Lx为传导散热双激光二极管叠阵,结构设计非常紧凑的,其中x表示叠阵数量,可以取2-5,每个叠阵含有1-10个Bar。这些叠阵是串联的,间隔非常紧密。其他的配置也可供选择(3,4,5个叠阵)。

QCW运行模式

高紧凑度设计

可定制多叠阵设计,最多可实现5个

波长:795-830nm,880nm,9xxmn

低热阻包装

机械结构坚固,抗冲击和振动

具有空间和国防应用认证

对该产品感兴趣,请联系我们!点此处前往
参数

QD-Qxyzz-L2

巴条数 (zz= )

up to 6 times 12 bars

巴条间距 (µm)

330-几千

发射面积 (mm2)

取决于包装

QCW光功率/巴 (W)

up to 400

工作电流 (A) @ 100W/巴

95 Typ. - 115 max.

工作电流 (A) @ 200W/巴

185 Typ. - 215 max.

工作电流 (A) @ 400W/巴

370 Typ. - 390 max.

工作电压 (V)

< 2 / bar

总效率 (%)

58 % @ 808 nm

65 % @ 940/980 nm

波长 (mm)

790 - 980

光谱线宽 (nm) (FWHM)

3

光束发散角 (°) (FWHM)

8 x 36

Specifications @ 25°C


Note:


标准偏振模式:TM 或 TE mode @ 808 nm, TE @ 9xx nm

波长温度系数:0.26 nm/℃

波长公差:+/- 3 nm, +/- 1.5 nm根据要求

其他数量叠阵可定制设计

二或三量子阱可供选择 (ex: 400W @ 200A & 4V)

FAC准直巴条间距始于400µm

标称寿命: >10亿次 @ 25℃ (脉宽 200 μs)



QD-Q1yzz-Lx为传导散热双激光二极管叠阵,结构设计非常紧凑的,其中x表示叠阵数量,可以取2-5,每个叠阵含有1-10个Bar。这些叠阵是串联的,间隔非常紧密。其他的配置也可供选择(3,4,5个叠阵)。

这些激光二极管阵列得益于先进的技术,为效率提高和高可靠性运行而设计。

包装和散热在减少整体热阻上都是优化的。通过使用Quantel 二极管部门独特的Hard Solder技术,可以将二极管阵列按照客户的散热要求来进行包装。这使得制造紧凑和复杂的定制泵浦头成为可能。

这些叠阵是泵棒或板状固体激光器的理想器件,广泛应用于航空航天、国防、工业和空间领域。



烧蚀

雕刻

平板显示

LIBS

LIDAR

LIF

表面处理

光谱学

标记

冲击波产生

泵浦

PLD

遥感

指针

选择器

照射器

测距仪

国防等
