短脉冲照射器-超紧凑OEM版本 (30/1 - 100/4 ns/mJ)

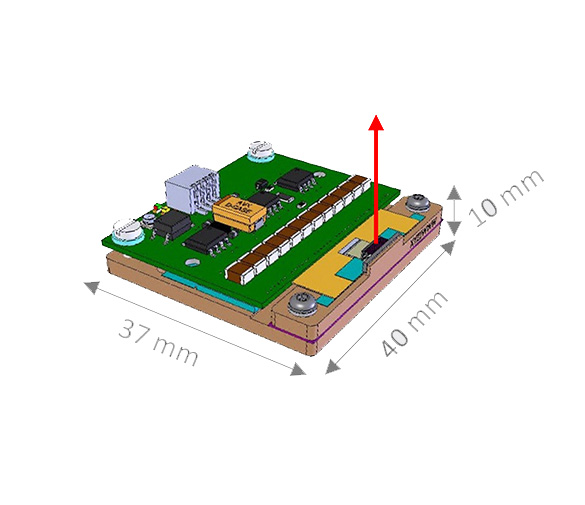

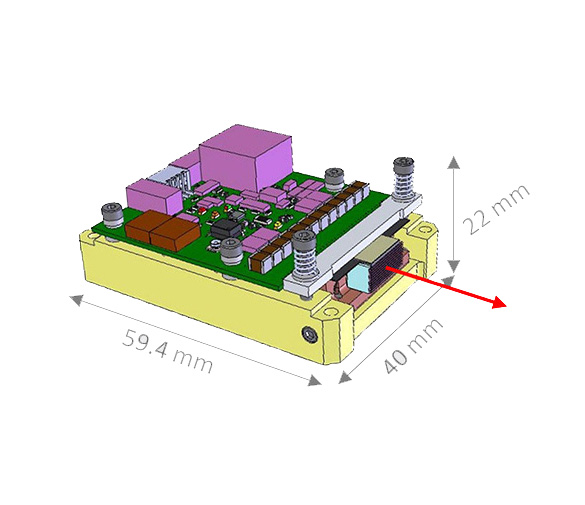

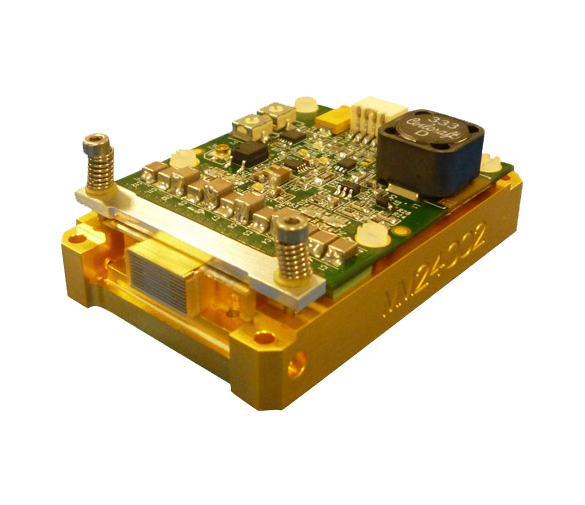

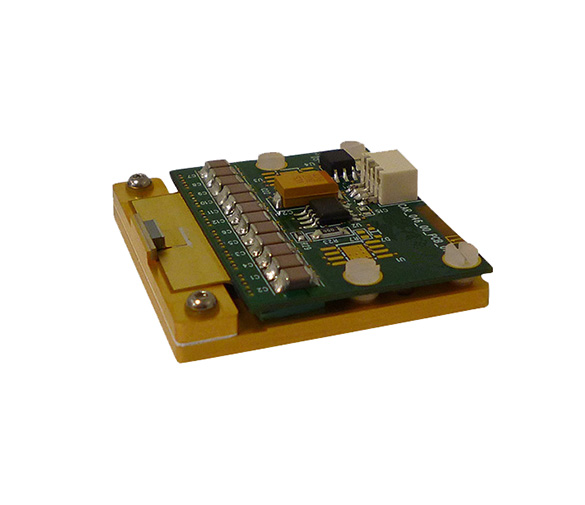

该照射器脉宽为30-100ns，单脉冲能量1-4mJ（取决于脉宽）。重复频率1 – 6kHz取决于单脉冲能量，并且它的最大平均功率可达6W。此器件是将激光二极管和驱动板集成在铜板上，这样的超紧凑组装十分有利于在有限空间内的集成。各种关于激光发射和电气接口的参数都可以由用户进行选择。模块中采用了尽可能提供高效率的部件，降低功耗，发射亮度高。另外，还需要其他的部件来使该照射器运行，例如外接电源，信号发生器，以及用于主动冷却的热电装置可供选配。

● 能量和脉宽范围：1mJ/30ns - 4mJ/100ns

● 重复频率：1-6kHz

● 平均功率可达6W

● 可选单一发射波长：808、915、940、980nm（其他波长也供选择）

● 多种光束几何可供选择

● 高稳定性（>1000亿次发射）

● 便于集成，设计坚固

对该产品感兴趣，请联系我们！点此处前往
技术指标 简介 应用 下载 质保 附件
Part number QD-Qxy10-IL
脉宽 (ns) 30 40 50 60 70 80 90 100
脉冲能量 (mJ) 1(1) 1.5(1) 2(1) 2.5 2.75 3 3.5 4
最大平均功率 (W) 6
 5 5.5 3 3.5 4
最高频率 (kHz) 6 4 3 2 1
标准波长 (nm) 808，915，940，980(2)


(1) 安装有5mm的低成本二极管bars的激光二极管

(2) 其他能量稍低的波长可供可选：635 nm，760 nm，1.55 µm

该款照射器通过将激光二极管和驱动板进行集成可产生纳秒级的脉冲。激光二极管的设计和生产得益于Quantel 二极管部门过硬的Hard Solder技术，该技术在此之前已经用于发展QCW激光二极管来确保高效和稳定性。凭借纳秒脉冲激光二极管照射器的先进技术，Quantel能够向用户提供紧凑型、低功耗的高效激光源。对于高平均功率（通常大于2W）照射器，需要选配合适的冷却系统。而低平均输出功率，则是可以集成到便携式甚至手持式器件的理想选择。



● 光声学

● 近红外光谱（NIR）

● 超声波产生

● 3D flash激光雷达

● 飞行时间测量（TOF）



PDF
大小
5.38 M



冷却系统

● 配有风扇和温度控制器的TEC组件

● 水冷



外部电源和信号发生器
