激光二极管 · QCW二极管bar条&叠阵
传导冷却QCW叠阵

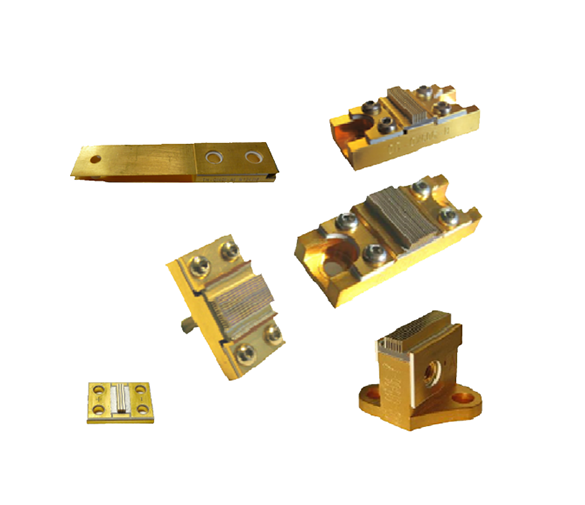

QD-Q1yzz-A, QD-Q1yzz-B, QD-Q1yzz-BS, QD-Q1yzz-G 和 QD-Q1yzz-K为传导冷却激光二极管叠阵。这些叠阵由2-19个二极管Bar组成,每个Bar可以产生60W到400W的准连续光。这些激光二极管叠得益于先进的科技,为效率提高(65%@808nm,72%@940nm)和高可靠性运行(超过100亿发射次)而设计。

QCW运行模式

每个Bar可以产生60W-400W的准连续光

标准波长795 nm,830nm,880nm,9xxmn

空间品质等级技术(真空,辐照)

低热阻包装

机械结构坚固,抗冲击和振动

对该产品感兴趣,请联系我们!点此处前往
参数 QD-Qxyzz-A QD-Qxyzz-B QD-Qxyzz-BS QD-Qxyzz-G QD-Qxyzz-K
巴条数 (zz= ) 2-6 1-12 1-19 1-16 1-8
巴条间距 (µm) 330-几千
发射面积 (mm2) 10 x (zz - 1)* 间距
QCW光功率/巴 (W) up to 400
QCW光功率 (W) up to 2400 up to 4400 up to 7000 up to 6000 up to 1600
工作电流 (A) @ 100W/巴 95 Typ. - 115 max.

工作电流 (A) @ 200W/巴

185 Typ. - 215 max.

工作电流 (A) @ 400W/巴

370 Typ. - 390 max.
工作电压 (V) < 2 / bar
总效率 (%) 58 % @ 808 nm

65 % @ 940/980 nm

波长 (mm) 790 - 980
光谱线宽 (nm) (FWHM) 3
光束发散角 (°) (FWHM) 9 x 36


Specifications @ 25°C


Note:

标准偏振模式:TM 或 TE mode @ 808 nm, TE @ 9xx nm

波长温度系数:0.26 nm/℃

波长公差:+/- 3 nm, +/- 1.5 nm根据要求

二或三量子阱可供选择 (ex: 400W @ 200A & 4V)


标称寿命: >10亿次 @ 25℃ (脉宽 200 μs)


QD-Q1yzz-A, QD-Q1yzz-B, QD-Q1yzz-BS, QD-Q1yzz-G 和 QD-Q1yzz-K为传导冷却激光二极管阵列。这些叠阵由2-19个二极管Bar组成,每个Bar可以产生60W到400W的准连续光。

这些激光二极管阵列得益于发达的科技,为效率提高(65%@808nm,72%@940nm)和高可靠性运行(100亿次发射)而设计。

包装和散热在减少整体热阻上都是性能优良的。采用AnSn Hard Solder技术,将叠阵组装在紧凑和坚固的包装中。这样可通过和热交换器的简单连接来实现出色的热控制。

这些阵列已经获得批准可在空间和国防领域的应用,通过了环境测试(寿命测试,真空和辐照下的耐久性,抗冲击性等)。

这些叠阵是对于严苛应用条件理想选择:泵浦棒、固体激光器板、照射器等,广泛用于航空航天、工业、空间领域。




烧蚀

雕刻

平板显示

LIBS

LIDAR

LIF

表面处理

光谱学

标记

冲击波产生

泵浦

遥感

指针

选择器

照射器

测距仪

国防等
