激光二极管 · QCW二极管bar条&叠阵
QCW线阵列

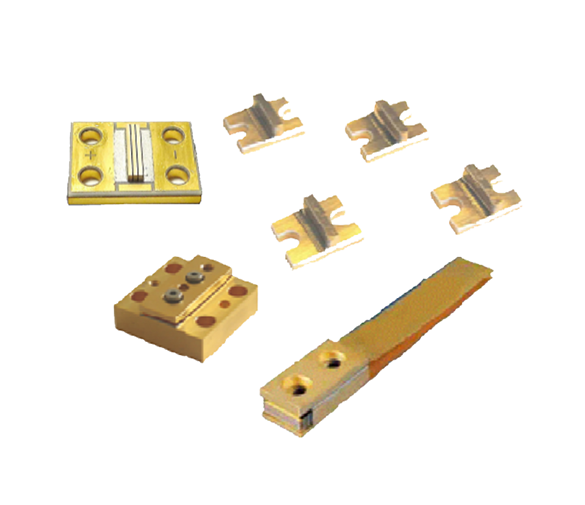

QD-Qxy01-A1, QD-Qxy01-T和QD-Qxy01-H为传导散热单一激光二极管Bar,可在高准连续光功率下运行。Bar的标准长度为10mm,其他长度也可供选择(2,3,5mm)。其中“x”表示波长窗口,“y”表示光功率,最大可达400W。

QCW模式运行

高度紧凑设计

传导冷却包装(水冷可选)

高转换效率

波长:795-830nm,880nm,9xxmn

快轴准直镜可选

高温运行可选

机械坚固,抗冲击和振动

对该产品感兴趣,请联系我们!点此处前往

温度:+ 25℃

准连续模式:脉宽=200 µs

重复频率 = 100Hz

参数



QD-Q1401-A1

或其他

QD-Q1701-A1

或其他

QD-Q1901-A1

或其他

QCW光功率 (W)


100 200 400
工作电流 (Amp)
Typ. 95 185 370
Max. < 115 < 200 < 390
阈值电流 (Amp) Typ. 18
工作电压 (V) Typ. 1.8 / bar

总效率 (%)

Typ.

58 % @ 808 nm, 65 % @ 940/980 nm

波长 (mm)


790 - 980

波长温度系数


0.26

光束发散角 (°) (FWHM)


8 x 36


Note:


标准偏振模式:TM 或 TE mode @ 808 nm, TE @ 9xx nm

光谱线宽 <3 nm FWHM


二或三量子阱可供选择 (ex: 400W @ 200A & 4V)

波长公差:+/- 3 nm, +/- 1.5 nm根据要求

标称寿命: >10亿次



QD-Qxy01-A1, QD-Qxy01-T和QD-Qxy01-H为传导散热单一激光二极管Bar,可在高准连续光功率下运行。Bar的标准长度为10mm,其他长度也可供选择(2,3,5mm)。其中“x”表示波长窗口,“y”表示光功率,最大可达400W。这些产品是基于高效和可靠的1cm线性Bar阵列。通过优化设计,可实现高性能温度控制。

采用“H”形封装降低热阻,可实现高占空比和高平均光功率运行。

此外,对于需要良好准直光束的应用(~8 mrad @ 1/e²),有快轴准直镜(FAC)可供选择,

“A1”和“T”形的紧凑和坚固的包装能够保证简单的电气连接和非常低的阻抗。这些特性对于高重复频率系统(指示器、光声学应用等)都是非常理想的。



烧蚀

雕刻

平板显示

LIBS

LIDAR

LIF

表面处理

光谱学

标记

冲击波产生

泵浦

PLD

遥感

指针

选择器

照射器

测距仪

国防等
